المحولات الكهربائية الجزء الأول


بعض الانماط الرئيسية للمحولات ...... الجزء الاول
تستخدم المحولات لمجموعة كبيرة من الاغراض مع مجال واسع لتنوع قيمة الجهد وتصنيفات القدرة فضلا عن العديد من المزايا الخاصة لتطبيقات معينة
سنستعرض في مقالين منفصلين الانواع الرئيسية الاكثر شيوعا والاكثر استخداما
- المحولات المستخدمة مع الاحمال الالكترونية :
المحولات المستخدمة للدارات الالكترونية او لتزويد الطاقة بالجهد المنخفص تعد احد التطبيقات الخاصة للمحولات تستخدم ليتم التطابق بين الجهد المقدم من قبل الشبكة مع جهد التشغيل للمعدات الالكترونية

- المحولات الصغيرة :
تستخدم عادة مع وحدات تزويد الطاقة الثابتة والمتنقلة او حتى المحمولة باليد وتستخدم ايضا كعازل وتطبيقات خاصة اخرى
يمكن استخدام هذا النوع لتزويد قدرة بشكل ثلاثي الطور باستطاعة تصل حتى 40 KVA وتردد حتى قيمة 1 MHz
يتم استخدام الهواء عادة كمادة عازلة في هذه المحولات كما يتم استخدام اسلاك مطلية بمادة المينا ونوى حلقية
السلامة هي مصدر قلق كبير لهذه المحولات لذلك يمكن تصنيفها من حيث الحماية الى 3 اصناف
الاول مجهزة بوحدات محمية من قبل محطة ارضية
الصنف الثاني يحتوي على عزل بشكل مضاعف اوما يسمى بالعزل المقوى
الصنف الثالث يحتوي على مخارج سلامة (SElV) اقل من 50 فولت متناوب و 120 فولط مستمر

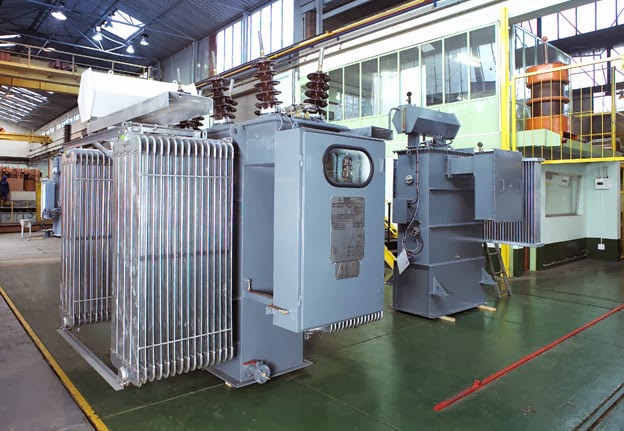

- محولات التوزيع :
يستخدم هذا النوع من المحولات في توزيع القدرة الكهربائية للأماكن المحلية والمنشئات الصناعية والتجارية,يمكن ان تكون احاية او ثلاثية الطور
ويمكن ان تعتمد مبدأ الاقطاب المحمولة (المرفوعة عن الارض) او الاقطاب المحمولة على الارض
لديها مجال واسع للعمل يتراوح بين 16 KVA و 2500 KVA
تستخدم الزيوت كمادة اساسية للتبريد حيث تكون الاسلاك والنواة مغمورة بمجموعة من الزيوت المعدنية لتأمين التبريد اللازم
يوجد على كل طور ملفين الاول ملف ابتدائي يطبق عليه الجهد المرتفع بمجال يتراوح بين 3.6 kv ال 36 kv
والثاني يدعلى بالملف الثانوي يطبق عليه الجهد المنخفض بقيمة لا تتجاوز 1.1 kv
تكون نوى واسلاك محولات التوزيع النموذجية من صنف ال 800 KVA


- محولات التزويد بالقدرة :
تستخدم عادة لتزويد منشئات او مباني صناعية كبيرة او محطات التوزيع بمجال عمل يتراوح بين 4 MVA الى 30 MVA بتقدير 66 KV لأسلاك
الملف الاولي و 36 KV لأسلاك الملف الثانوي
تعتمد عادة على المواد السائلة للتبريد (زيوت معدنية) لكن في بعض التطبيقات مثل منصات النفط وبعض المصانع يمكن استخدام السيليكون السائل او بعض السوائل الاخرى مع نقطة اشتعال اعلى من الزيوت المعدنية
- محولات النقل :
يعد هذا النوع الاكبر بالحجم والاعلى بقيمة الجهد بين المحولات حيث تستخدم لنقل القدرة الكهربائية في شبكات التوتر العالي بمجال عمل
يتراوح بين 60 MVA و 1000 MVA
يتم استخدام الزيوت المعدنية في عملية التبريد بشكل رئيسي وتكون محولات النقل عادة مزودة بمضخات زيتية ومراوح للمبردات للمساعدة في عملية تبريد الملفات والنوىش
